Имею в наличии 2-е станции для работы купленные по случаю скидок в мастераме лет 5 назад. Купил оригинальные станции с гарантией. Но расходные материалы менять ни кто не отменял. Данный опус о том как нужно менять нагреватель на паяльнике. и что нужно читать и для чего нужна голова. но обо всем по порядку.
Первая это Lukey 936A регулируемый паяльник:
Вторая это уже станция с феном так как фен в нашем деле главный инструмент. Выбор был на бескомпрессорный вариант поэтому я остановился на люске — lukey 702. Люблю циферки разные чтоб горели.

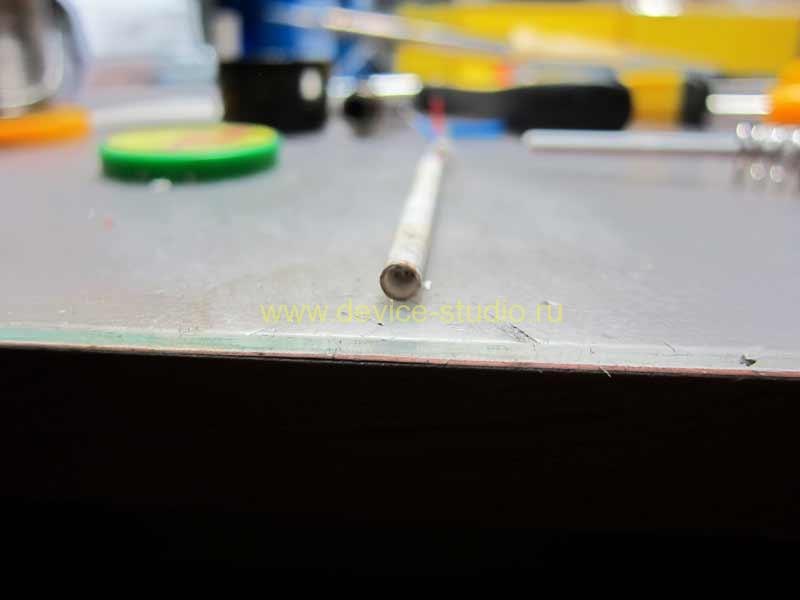

Используя паяльник 936-й я понял всю глупость данного прибора и отсутствие вариативности его необходимости. Замучившись с ловлей температуры жала, я забросил данный прибор перейдя к прямому использованию станции. Вы скажите станция есть, зачем такой гиморой с кучей приборов? Отвечу — ограниченное пространство рабочего стола не всегда дает возможность впихнуть невпихуемое и при этом оставить пространство для раскидывания деталей, плат, проводов, припоя, всяких кусачек, пинцетов, жидкостей и других прибамбасов, не считая кружки с кофе. Вот в таком бардаке маленький 936-й всегда был уместен, и тихо стоял не заметный на фоне всей вакханалии боевых действий. Станция же напротив, забираясь на стол показывала всем своим видом, кто на столе хозяин. Важно путаясь проводами от фена и паяльника она доставляет массу неудобств при сборке какой нибудь хрени в сотку деталей. Но это все присказка а вот сказка в том что наигравшись с перебором приоритетности станций я забросил свой 936 в верхний шкаф и забыл. Но вот случилась беда — стал плохо греть на паяльнике нагревательный элемент. Разобрав девайс, я удивился в качестве самого элемента- керамический трубка с впихнутой в нее термопарой и нагревателем залита какой то хренью которая стала просто на просто высыпаться, оголяя тем самым внутренности. Нужно отдать должное производителю в китайской братской республике, элемент ломался, но работал. Ай да братья китайцы, ай да сукины дети….(это не оскорбление, это метафора, а виновник А.С.Пушкин).
Порыскав на ебайке и у дяди Алика я наткнулся на оригинальный нагревательный элемент от HaKKO. Приценившись и осознав что покупаю как всегда дешево, нажал на кнопку оплатить. Долго ли коротко ли длился перелет из поднебесной в мой город герой, но скоро сказка сказывается, а я ждал 35 дней…
Ну вот пришел нагреватель:

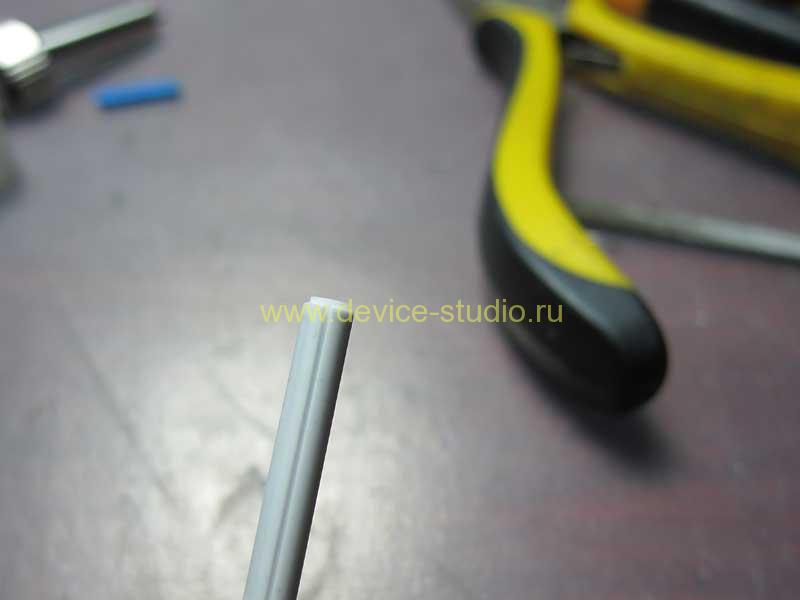

Вот такой был кончик, что не сказано меня радовало так как я читал на умных сайтах что это СЦУКО оригинал.
Радостно потирая ладошки, я приступил к разборке своего паяльника. Сложности ноль, всего 4-ре провода. Собираю и понимаю что что то тут не так, они как то странно отличаются друг от друга. Мой маленький и чахлый. Этот крутой весь такой, на сварочных контактах к которым приварены провода толстые изоляторы и сами провода не тянут на мои бывшие. Но я же кулибин, я же не читаю мануалы…хренле, тут откусим, тут прикрутим, малость подштукатурим и впихнем не впихуемый прибор в нужную нам дырку.
Цитата

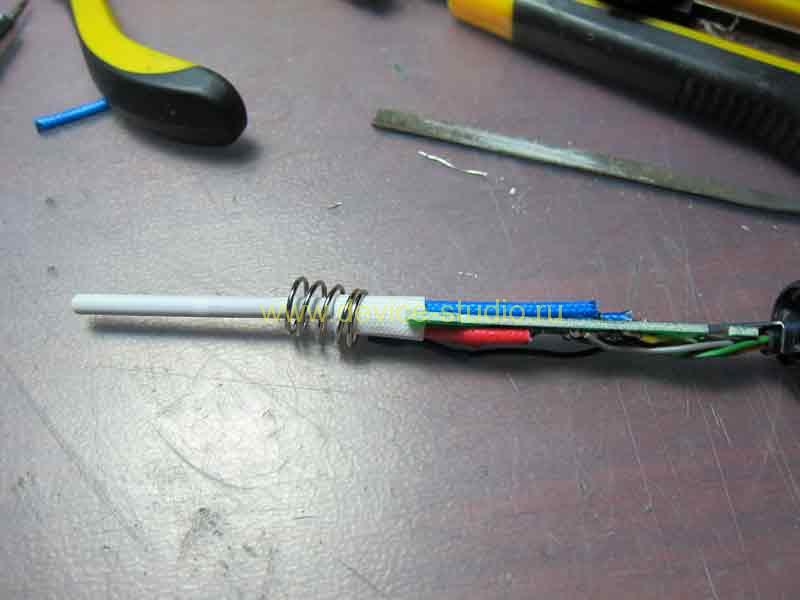

Вот так вот вышло у меня:
Были дополнительные нюансы, но они были просто решены и не запечатлены в анналах фотографическим способом. Кароче лень было фоткать.
Но вот так вот я плавно подвел вас к апогею так сказать данного опуса. Я преисполненный гордостью от проделанной работы, распушившись от всей важности, в своем хитросплетенном уме, я гордо надеясь на лучший результат, втыкаю данный паяльник в свой 936-й…..и лампочка не загорелась. То есть паяльник не запустился. Почесав затылок я подумал что пролежав энное время без дел станция обиделась и отказалась работать. Потыкав паяльник под разным соусом, прозвонив все контакты, я понял что паяльник рабочий, но что то пошло не так…я изнемогался от догадок. Вынув рабочий паяльник из станции 702-й я вставил в свой 936-й….лампочка стала гореть как положено с рабочим режимом и нагрев паяльника начал происходить в полной мере. Я в трансе- ведь все целое, сборка 4 паяльных точек ни когда не доставляла мне хлопот. В чем подвох? А подвох то очень простой- УЧИ МАТ ЧАСТЬ и читай СОПРОМАТ. Всему виной спешка и не прокуренность темы, в которой я почему то подумал что все нагреватели одинаковы.
Нет, увы, есть два типа нагревателей, терморезистор и термопара. Терморезистору не надо иметь полярность, он просто меняет сопротивление от нагрева. Термопара же, наоборот нуждается в полярности так как состоит из двух металлов с разной проводимостью.
Цитата
Вот и получилось что нагреватель для Hakko ни как не подходит для Lukey.

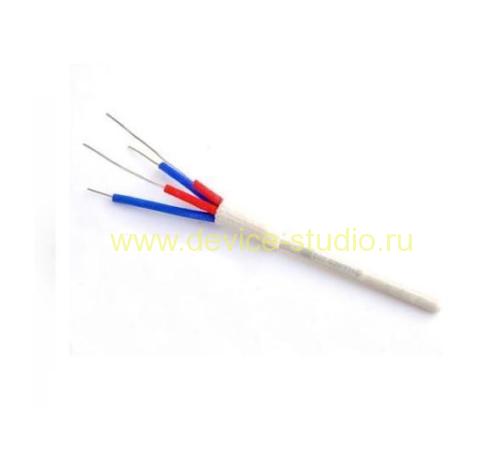

Вот что написано у продавца в описании к А1321:
Описание
for 936 soldering station , HAKKO 936 soldering station and 907 handle
NO.A1321 (for 900M-900L .907. 908. 913. 914)
Power: 50W Voltage: 24V
Heating resistor :2.5-3 .5 Ω (red line)
The sensor resistor :43-58Ω (blue line)

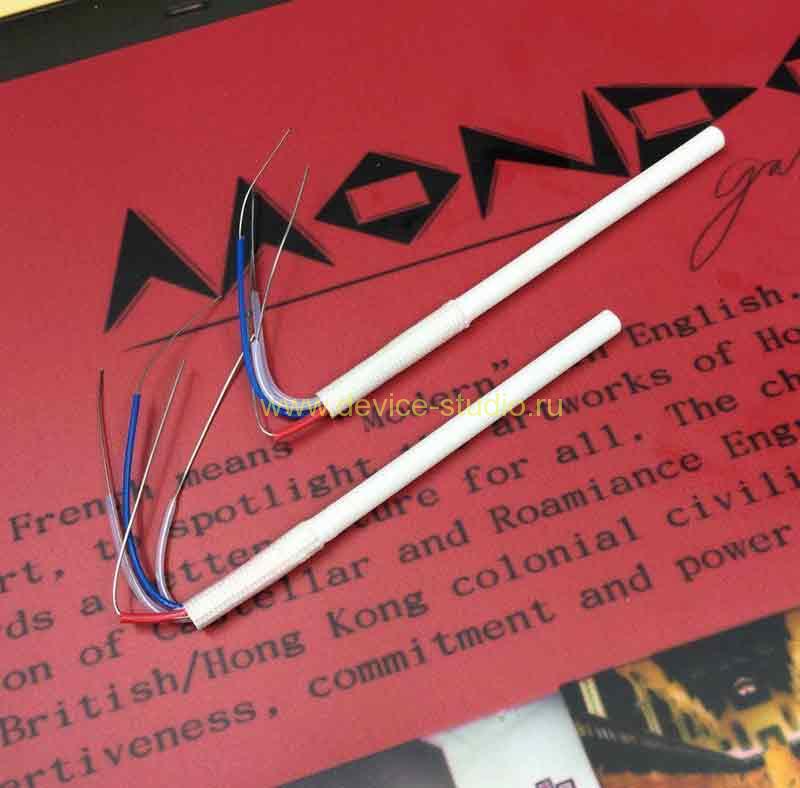

А это то что нужно было купить к Lukey 936:
Это описание данного девайса:
Описание
Compatible with AOYUE 701 / 701A+ / 768 / 906 / 906C / 909 / 936 / 968 / 738 / 899A+ / 908+
Support Lukey 936+ / 898 / 702 / 852D+FAN.
Length : 4mm x 60mm
