Пылесос для точила. Часть 2. Попытка номер 1

Ну в общем нарисовал я в Компасе проект. Получилось у меня 5 деталей. Выглядит это вот так:

komponovochnaya-sborka

Суть простая, вся лабуда идущая в кожух должна методом разряжения воздуха попадать в пылесос. Двигатель был задуман от компа 120 мм. выбор среди таких двигателей велик и разброс в цене от 300 рублей до 2000 рублей. Тяговые параметры тоже разные но на турбированные пылесосы не тянет. Выбрал я вот такой по цене в 300Р. Решил просто попробовать что получиться из данной идеи. И был прав, что не купил дорогой, но об это позже.
А счас вот такое вот двигло с такими параметрами я купил:

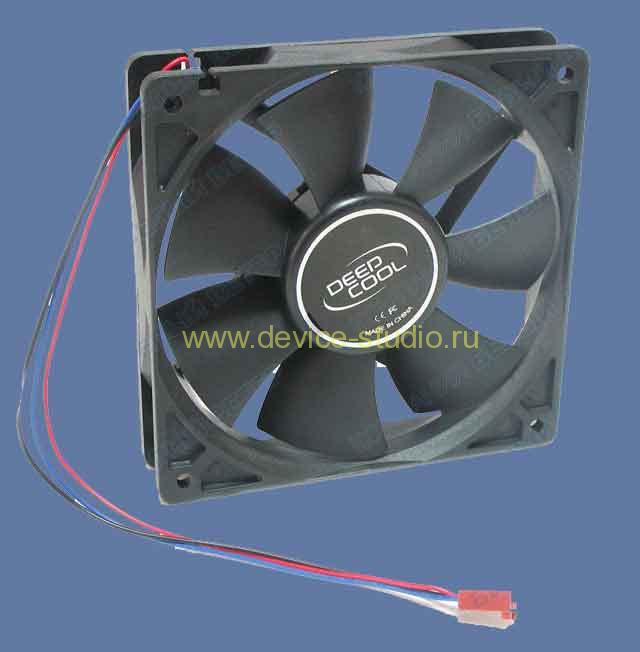

Кулер 120мм DEEPCOOL

Характеристика:

Вентилятор для компьютера DEEP COOL 120mm
Производитель:DeepCool
Модель: 12025 Case Fan, Ball
Назначение: для корпуса
Тип охлаждения: Воздушное
Диаметр вентилятора: 120 мм
Возможность регулирования оборотов: Нет
Максимальная скорость вращения, обор./мин.: 1500
Минимальная скорость вращения, обор./мин.: 1500
Максимальный уровень шума, дБ: 20
Минимальный уровень шума, дБ: 20
Коннектор: 3 pin + Molex
Воздушный поток: 57.91 CFM
Тип подшипника: Подшипник качения
Потребление энергии: 0.96 Вт
Напряжение питания:12 В

Из данной таблицы видно что скорость в 1500 для пылесоса это жесть как мало. Максимально что я мог найти это 1800 об/м. Я добавлял напряжения до 18 вольт увеличивая скорость. Двигатель грелся но работал. Ещё один параметр — это «воздушный поток: 57,91 CFM» тоже не самый большой, но больше 91 я не видел. Это все зависит от типа лопастей, но об итогах ниже.

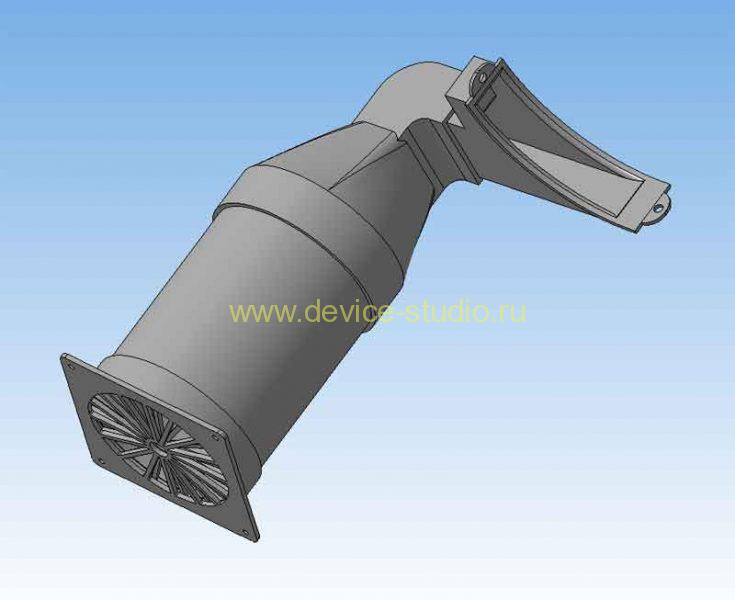

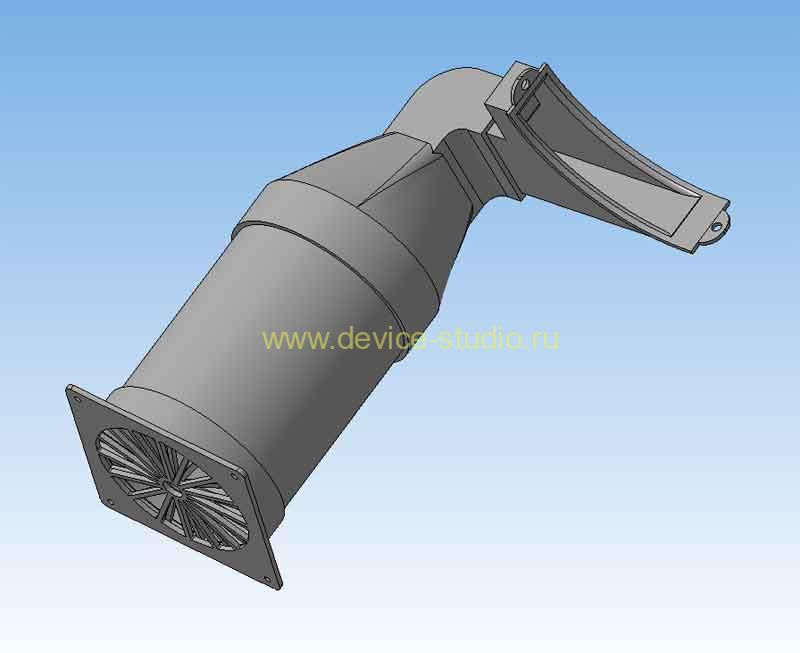

Вот в Компасе полный вид пылесоса:

Пылесос

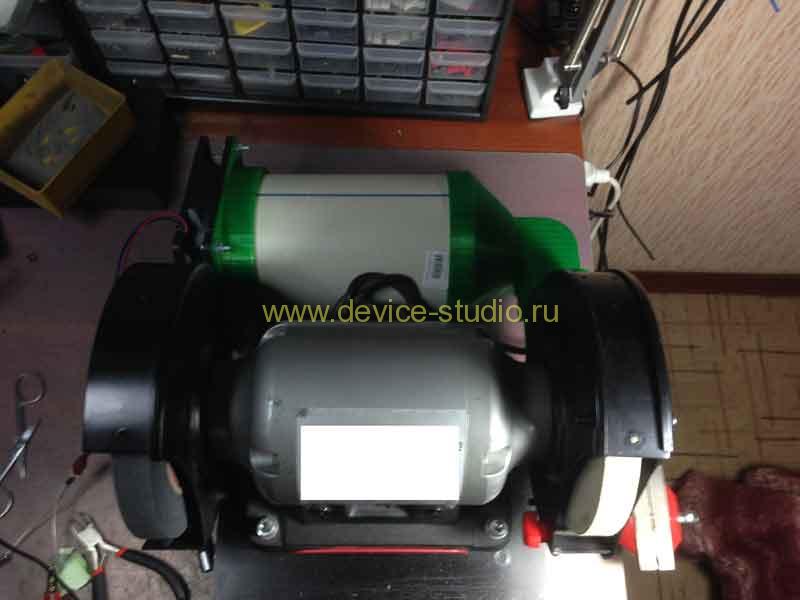

Это так он выглядит в установленном виде:

в сборе

Теперь маленько фотографий деталей:

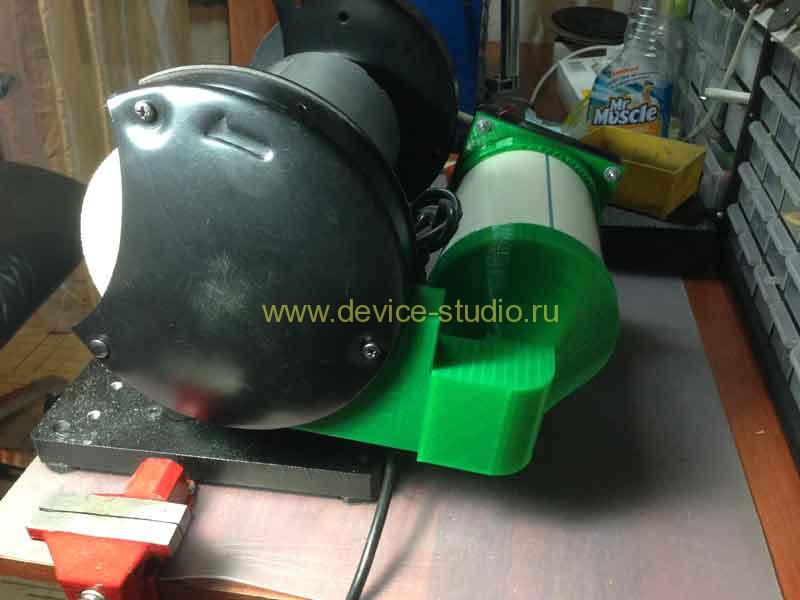

img_1507

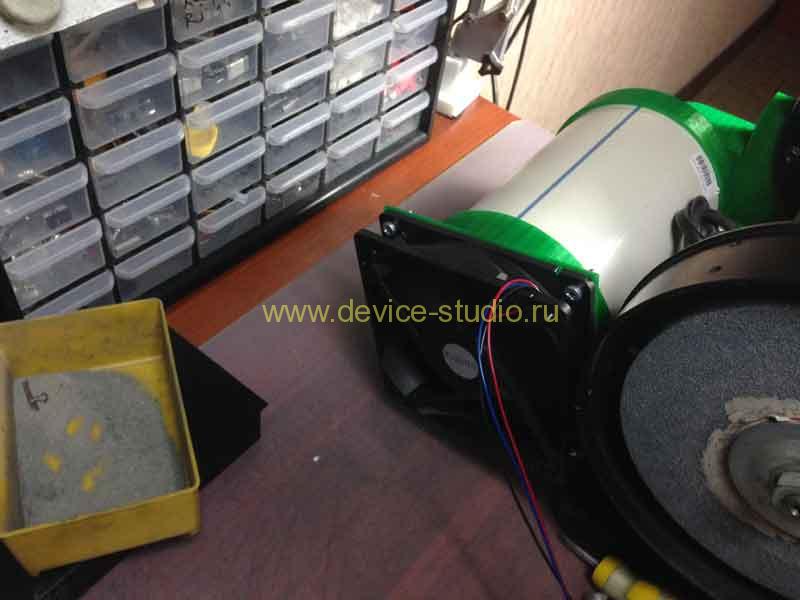

img_1508

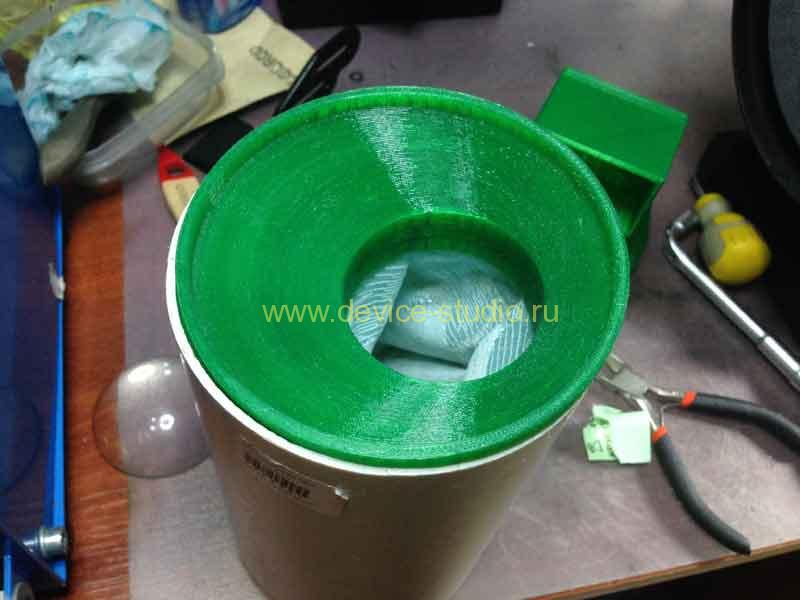

img_1509

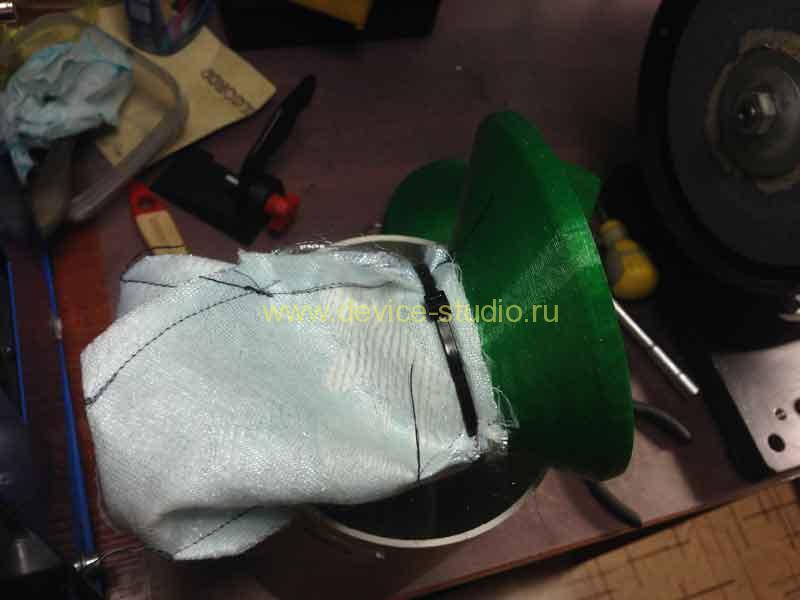

Жена сшила вот такой мешочек, для сбора пыли:

img_1510

Характеристики печати:
Материал PLA (BestFilament)
Сопло 0,4
Слой 0,3
Заполнение 30%
Поддержки везде
Рафт плот

При таких параметрах печати мне понадобились сутки для печати всех деталей с перекурами. Пластик BESTFILAMENT «зеленный», не стал гнаться я за эстетикой печатал тем что стояло, это все таки пилотка, а не коммерческая версия.

Итог: После запуска круга, все работало хорошо и на слабой обточке данный агрегат справился сносно. Но после я малость придавил обтачиваемую деталь. Всё бахнуло мне в лицо и я сидел весь в абразиве. Вентилятор не справляется со своей задачей. Тянуть через такой объем, плюс мешочек, плюс циркуляция воздуха которое создается вращением круга, получилось что внутри кожуха создалась разность давление и все бухнуло мне в морду… Ну в общем как то так. Не претендую на научную работу, ни в коем случае не утверждаю теорию в правильности. Просто опыт. Думаю что теперь нужно поискать двигатель с большими тяговыми характеристиками. Вчера разбирал пылесос и там оказался сам двигатель который создает тягу очень маленький. Он почти по диаметру подходит мне. нужно только переделать крепление. Так что будет продолжение…..
