Есть простое решение для бытовых нужд в реализации включения световых приборов. Это датчик движения HC-SR501 который продается на Аliexpress за доллар кучку.
Датчик работает за свои деньги отменно, но есть нюанс.
Сам по себе он просто приставка для арудино макетирования. Напомним его характеристики:
Технические характеристики:
- Рабочее напряжение: 4,5–20 В постоянного тока.
- Потребляемый ток (в покое): 50 мА.
- Напряжение на выходе: 3,3 В.
- Максимальный угол обнаружения: 110°.
- Дистанция срабатывания: 3–7 м (регулируется).
- Рабочая температура: -15°C…+70°C.
- Настройка чувствительности: Подстроечным резистором.
- Задержка включения: Регулируется от 5 до 300 секунд.
Преимущества:
- Широкий диапазон напряжений: Работает от 4,5 до 20 В, что делает его универсальным для различных платформ.
- Регулируемая чувствительность: Возможность настройки дальности обнаружения и задержки времени.
- Простота подключения: Работает через цифровой выход.
- Высокая совместимость: Подходит для Arduino, ESP32, Raspberry Pi и других платформ.
- Широкий угол охвата: Обеспечивает зону обнаружения до 110°.

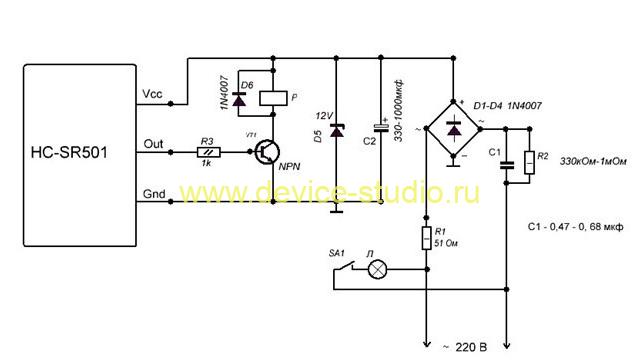

То есть для стабильно работы ему нужно подать напряжение примерно 12V и снять с него логическую единицу как форму срабатывания датчика после того как он определит в своем поле объект. С цифровыми вариантами применения проблем не возникает, но когда касается установки его как отдельного объекта сразу запин. Нужно питать его постоянным напряжением. Нужно как-то инвертировать его логический низко амперный выход, в высоковольтный ключ, чтобы можно было что-то запитать. Лампу к примеру уличную или плафон над входом в подъезд, ну или на худой вариант светодиодный фонарь в коридоре. На просторах сети есть пару вариантов с гальванически не развязанным питанием и тиристором как исполнительной цепи.
Мной была на скоро собрана плата и заказана на любимом сайте easyeda.com.
В схеме я добавил возможность вручную включать лампу при необходимости. Иногда бывает нужно чтоб она горела постоянно, а не гасла через промежуток времени заданный в настройках модуля.
НО на практике оказалось что стабилитрон при индуктивной нагрузке реле очень быстро выгорает. И суть не в низкой мощности стабилитрона, а в паршивом качестве этих деталей купленных на всем известной китайской торговой площадке. У меня были в наличии хорошего качества стабилитроны на 0,5Ватта и они служат на некоторых уже около 5 лет. Но бывает качество хуже и умирают они в течении недели-двух. В общем схема на грани фола.
Было принято решение костыльного типа это увеличение мощности стабилитронов до 1 ватта в корпусе DO41.
Система стала более стабильной и долговечной. Но в данной схеме есть нюанс:
Она гальванически не развязана и есть варианты пробоя при работе с данной платой. В общем пострадав пару лет с этими платами я свалял новую по всем канонам феншуя.
Чтобы гальванически развязать схему, решил использовать не дешевый, но надежный как АК47, блок питания от братьев наших из-за кордону HI-LINK(海凌科). Реле HLK-PM01 на 12 вольт. Вещь удобная во всех планах кроме цены.

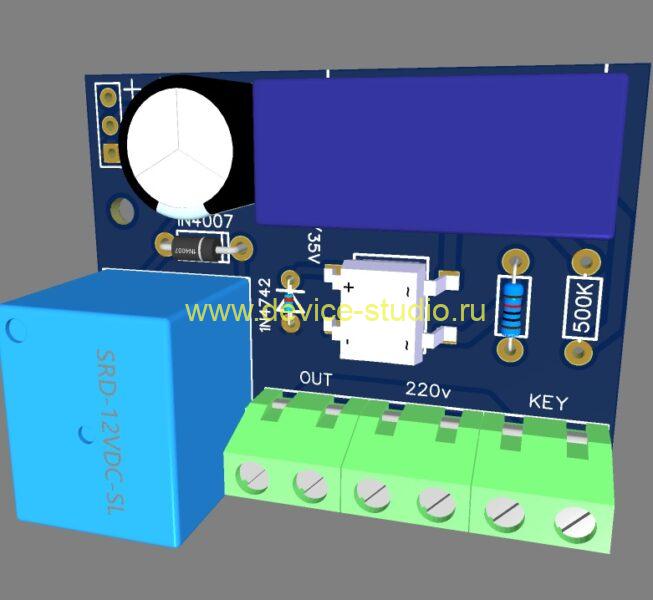

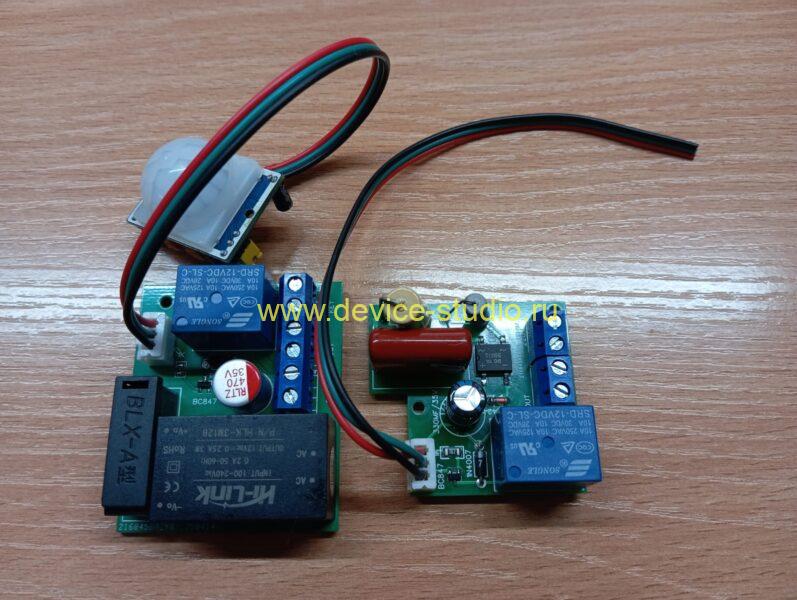

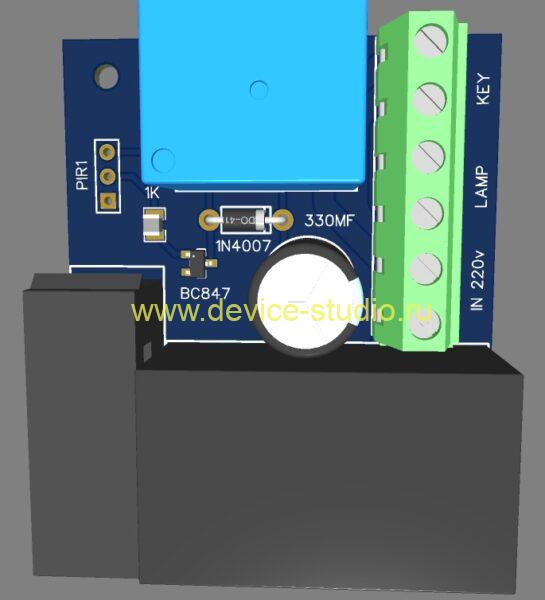

Получился вот такой вот девайс:
Там есть все- даже предохранитель на 0,1Ампер. Вот данная схема пашет как АК47. Проверенна не только у меня, но и у кучи моих знакомых и покупателей. Подключение через разъем.

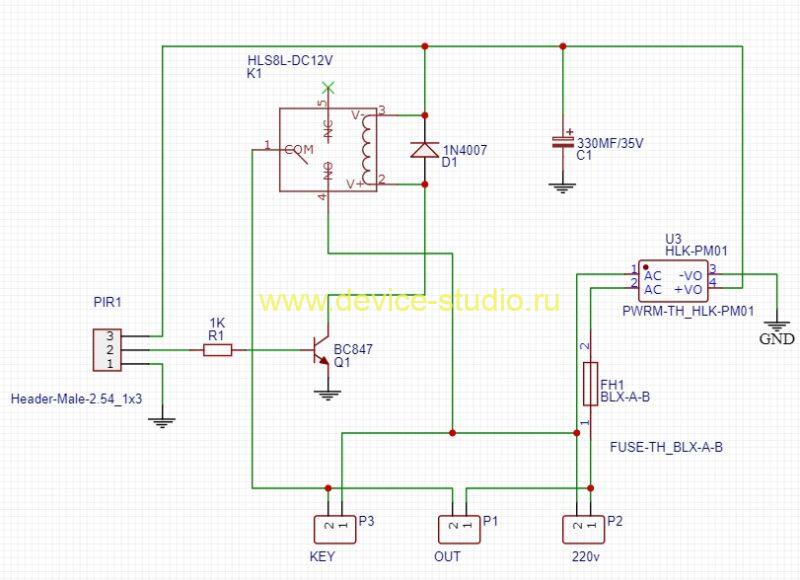

Схема, если кто захочет повторить. В общем, если кто хочет такое себе приобрести- ищите меня в моих соц сетях справа к колонке, задавайте вопросы, рад буду вам предоставить доп. информацию.
