Есть у меня великолепная машина Lada Priora. Купил я ее новую в 11 году и так эксплуатирую безбожно, что уже на спидометре 150 тыщ километров пройденных по не ахти какими дорогам нашей родины. Всё бы ни чего, но вот когда стал мотаться в приграничные районы нашей необъятной, то понял главный недостаток моей машины- слабый фонарь подсветки салона. такой слабый, что я не очень долго раздумывая купил светодиодную лампу и поставил на место штатной лампочки. О боги, кто ж придумал такую хрень как лампочка подсветки из светодиодов формфактором 5050… Movie Get Out (2017)
Мало того что она светит как фонарик в зажигалке, так ещё и если ставить на режим активных дверей, то она фонит тускло подсвечивая. Вся эта возня меня конечно же напрягла. Не долго думая я решил в корне поменять данный вариант автовазовской порнографической вакханалии(во блин загнул то), и на скорую руку сообразил светильник который состоит из 3-х светодиодов по 1W которые используют в точеных светильниках. Так как я парень запасливый, я их ранее купил на ебае у хорошего продавца, у которого покупаю нормальные запчасти без обмана и по хорошей цене. То есть пачка в 50 штук таких красавцев мне вылезла в 8 убитых енота( счас это стоит всего 3 этих зверя). Покупал я их по той простой причине что дома у меня все светильники светодиодные а они имеют свойство сгорать. вот и меняю раз в пару лет на новые не переплачивая жадным продавцам этих светильников, экономя семейный бюджет и покупая на сэкономленные своей любимой жене подарки.
Ну это я отвлекся, подвинем свое тело ближе к телу нашего вопроса который в принципе в самой лампе приоры, а не в моей жене. Драйвер я использовал pt4115 очень распространенный в драйверах светодиодных ламп, не прихотливый, мало компонентный драйвер.
Вот что нам заявляет производитель данной схемы:
- Напряжение питания от 6 до 30В
- Выходной ток до 1,2А
- Высокий КПД (до 97%)
- Вход для диммирования (ШИМ)
- Защита от обрыва нагрузки
- Малое количество внешних компонентов,

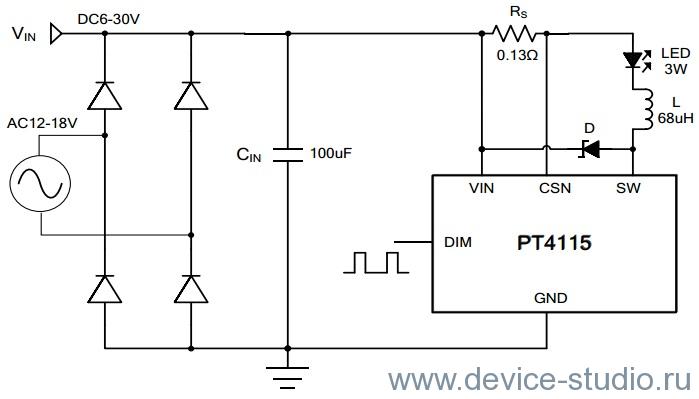

В принципе очень даже ни чего для нашего дела. Вот стандартная схема в даташите:

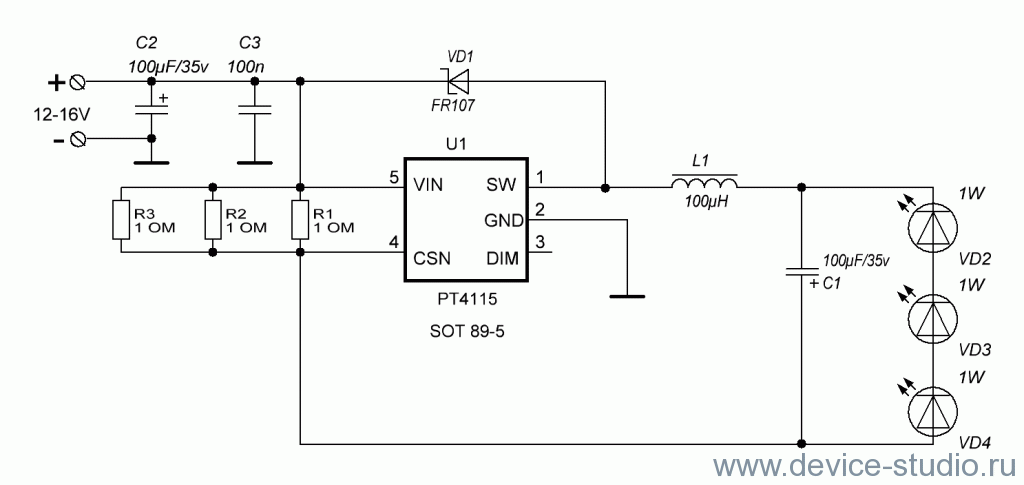

Стандартная схема, что сказать. На основании этих данных я сваял свою:
Как видно из схемы деталей раз два и обчелся Я использовал резисторы SMD 1206. Каждый кто захочет собрать такое дело может подобрать детали из своего арсенала.
Немного фотографий чтобы показать как это вышло в реальности.
Особенностей работы данной схемы нет. Есть нюанс: если ставить положение переключателя на срабатывание от открывания дверей то при плавном затухании данная схема не позволяется выполнить это ПЛАВНО, затухание происходит ступенчато около 3-4 ступений. Но меня это не напрягает, так как я пользуюсь им только по мере необходимости, особенно когда нужно на таможне заполнять какие либо бумаги…или вечером почитать правил когда жду жену из салона.
