Крепление ремня оси Y для принтера Prusa i3 OMNI A8-B

После покупки принтера, многое пришлось в нем переделать. Первое что я сделал — это создал крепление ремня на каретке оси Y, то есть так называемый «стол». В моей версии принтера платформа сделана из 3-х алюминиевых пластин которые скреплены между собой болтами. Болты эти по китайской причудливой инженерной мысли, вкручиваются в сам алюминий в котором нарезана резьба. То есть, на сколько было у производителя желание в конкурентной борьбе снизить стоимость устройства, что он додумался нарезать резьбу в 3-х миллиметровой алюминиевой пластине не высокого качества.
Ну ладно, Бог им судья. Что касается каретки, то на оригинале, крепление и преднатяжение ремней, было сделано просто: 2 крепления из акрила которые лопнули при первой же установке, затягивая болтом в ту же самую пластину в которой нарезана резьба. В одной стороне резьба держала, а в другой уже нет. Так как резьба была косая и кем то срезана, я сразу расточил все надфилем и воткнул болты подлиннее и накрутил на них гайки. Как только принтер запечатал, я сразу распечатал мой вариант крепления. Держит отлично. Натяжка супер. Качество печати было на уровне плинтуса, но все таки детали держались нормально.

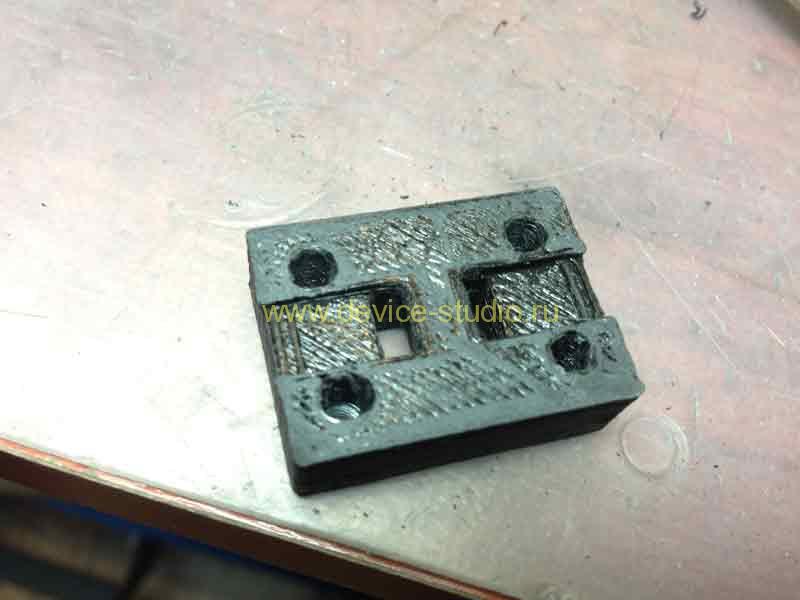

крепление-ремня

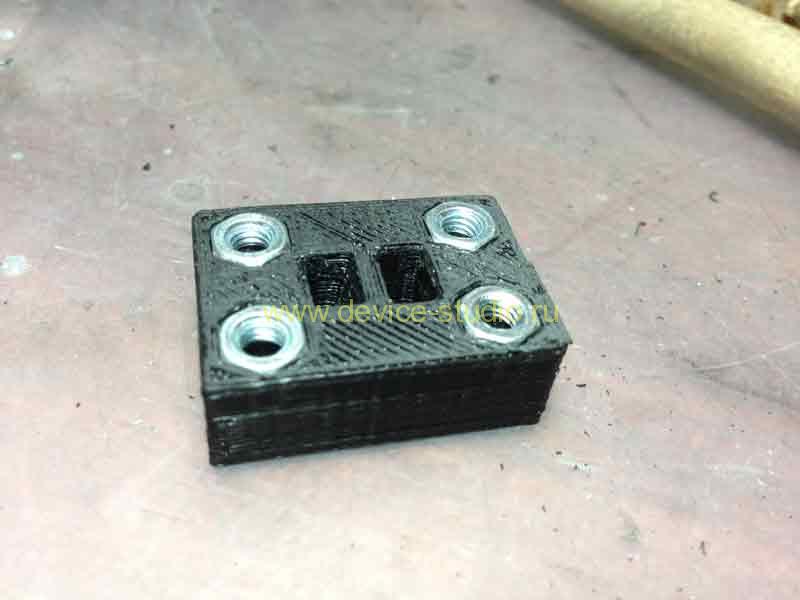

крепление-ремня_1

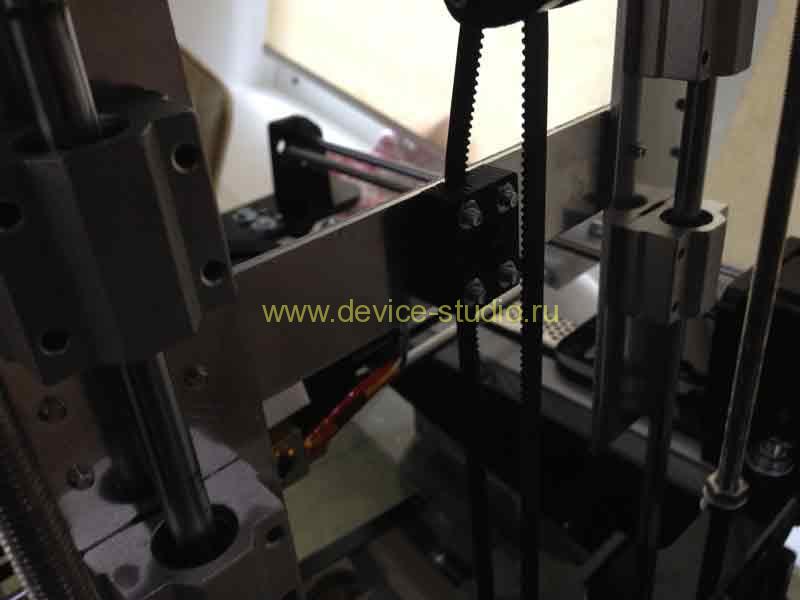

крепление-ремня_2

Тут выкладываю файл в формате .STL для тех кто заинтересуется.

  Крепление для ремня оси Y (297,5 KB, 8 Просмотров)
