Регулируемый блок питания для минидрели

3D принтер внес заметные изменения в мою рабочую обстановку. Теперь я не откладываю в долгий ящик создание того или иного прибора из-за отсутствия подходящего корпуса. Как было раньше: придумал прибор — месяц ищешь корпус, потом его ждешь месяц, потом создаешь под него плату. 2-3 месяца потерянны, порой вместе с желанием. Теперь создаешь что хочешь, делаешь монтаж, потом делаешь корпус. То есть от задумки до готового изделия проходит не больше недели. Я доволен как мамонт на сочной поляне. Но обо всем по порядку.

Есть такой интересный сайт:

www.thingiverse.com
www.thingiverse.com — MakerBot’s Thingiverse is a thriving design community for discovering, making, and sharing 3D printable things.

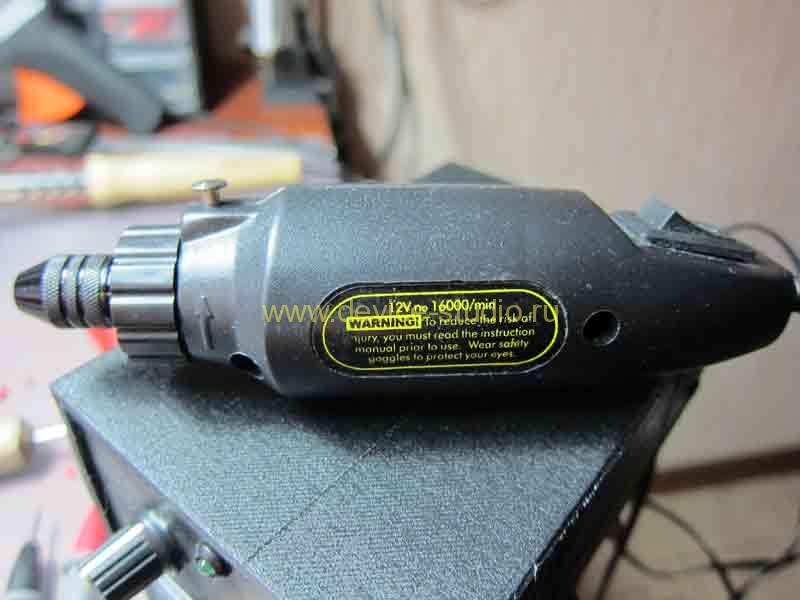

То есть как они говорят о себе, это сообщество 3d дизайнеров. На этом сайте очень много всего интересного, готовых к печати моделей пруд пруди. 65-70% там всякой ерунды и честно сказать мусора. Кто то сделал квадратик и сразу туда выкладывает, «вот мол, зырте, какой я крутой чувак». Но если покопаться и поискать, то можно найти очень интересные вещи. Вот к примеру я нашел там такой проект: The Ultimate box maker. Это один парень создал файл в OpenSCAD, который создает коробку для ваших будущих изделий. Есть исходник, меняя его можно создать себе очень нужного размера коробку и распечатать. Исходник в формате .scad, открывается программой OpenSCAD. Эта программа представляет собой программное обеспечение для создания твердых объектов 3D CAD, если по простому это САПР, не графический, а программный. Также там есть вариант онлайн создания данной коробки путем внесения своих размеров и получения в конце STL файла, если вы не умеете пользоваться кокой то программной средой. В общем не ресурс? а золотая жила для кулибиных. Так вот, скачал я файлик, выправил как мне нужно и забабахал себе коробочку для моего блока питания к дрели. Пользоваться большим дремелем с гибким тросом, когда сверлишь отверстия в плате сверлом 0,5 мм не очень хорошо. Я пользуюсь вот такой маленькой жужалкой которая шла в наборе с большой бор машинкой.

dremelka

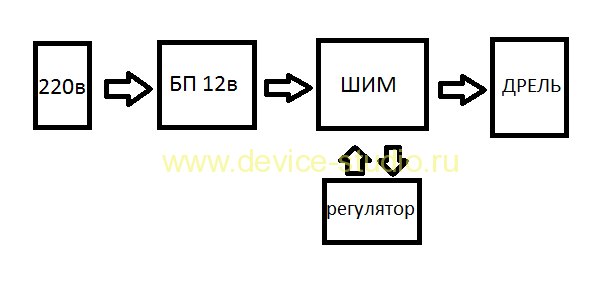

Принцип подключения блоков отображен в данной схеме:

shem for DREMEL

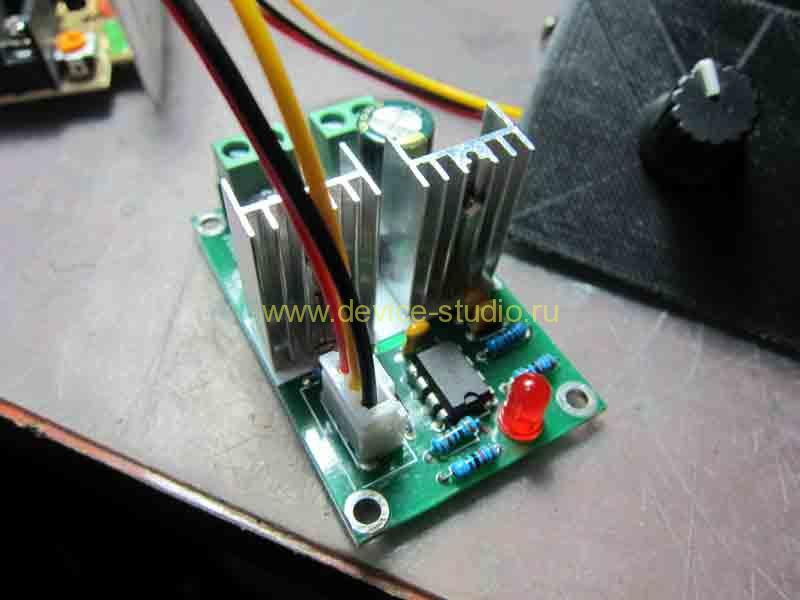

Блок ШИМ я приобрел на ебае цена доллар с центом или около того. Суть ШИМа(Широко Импульсная Модуляция) мультивибратор на 555 микросхеме. Ни чего замудренного.

block-SHIM

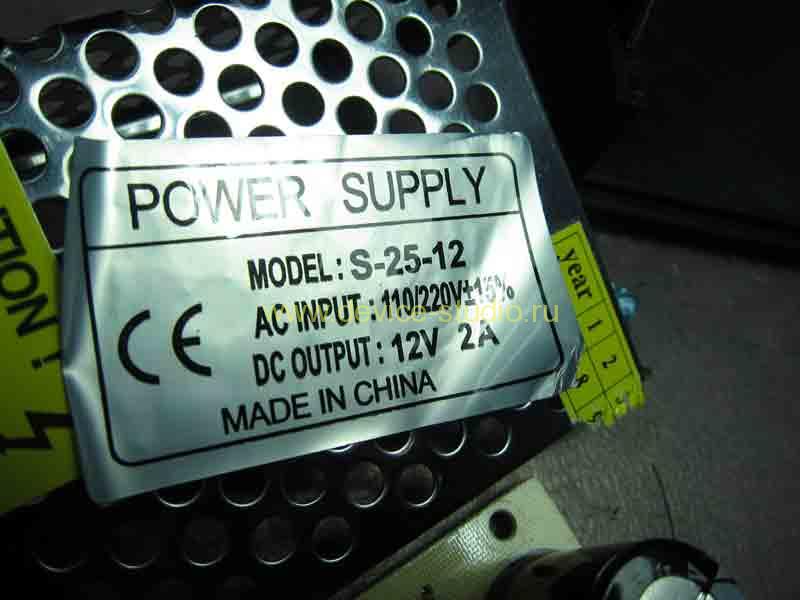

Блок питания прилетел от туда же. Я его покупал именно для этой микродрели, так как не очень было раньше удобно, таскать за собой по квартире, 5 амперный блок питания. Обычный блок на 12V/2A для светодиодной ленты.

Блок-питания-12В-2А

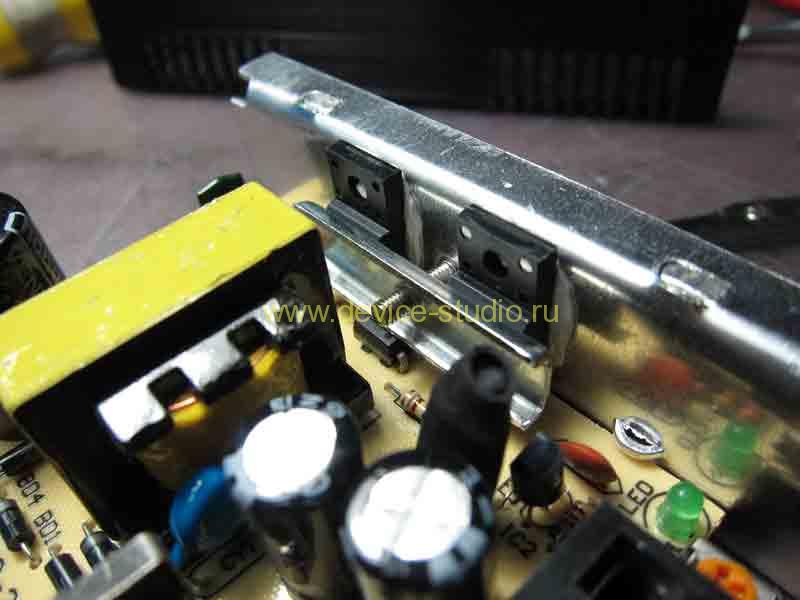

Ну и в принципе все. осталось приложить малость рукоблудства и собрать все в одну кучу. Забыл добавить, что с этого блока питания был удален корпус и клеммная колодка. Для охлаждения транзисторов я оставил ему малость алюминия смазав из обильно термопастой.

BP

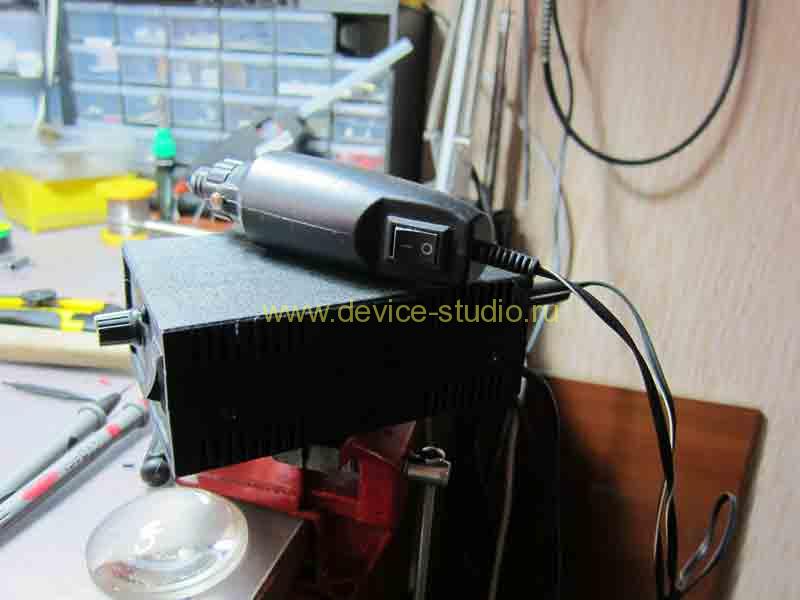

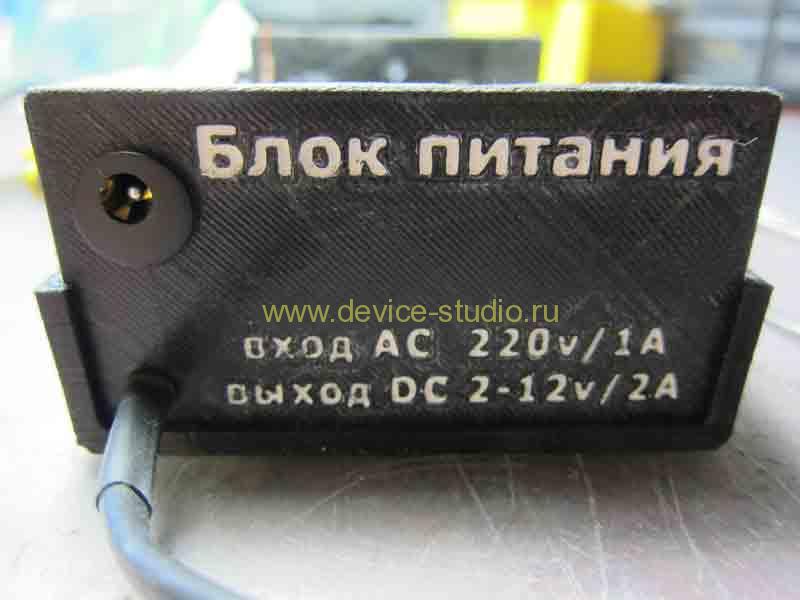

Распечатал я на своем любимом принтере, коробочку с размерами 130-90-50. В САПРе сделал торцевые крышки с нужными надписями и отверстиями и тоже распечатал. Отдал супруге залить надписи белым лаком(лак для ногтей это женское дело). Собрал, скрутил, подключил и о счастье все работает как и задумывалось. Что ещё добавить? да нечего больше. Смотрите фотки:

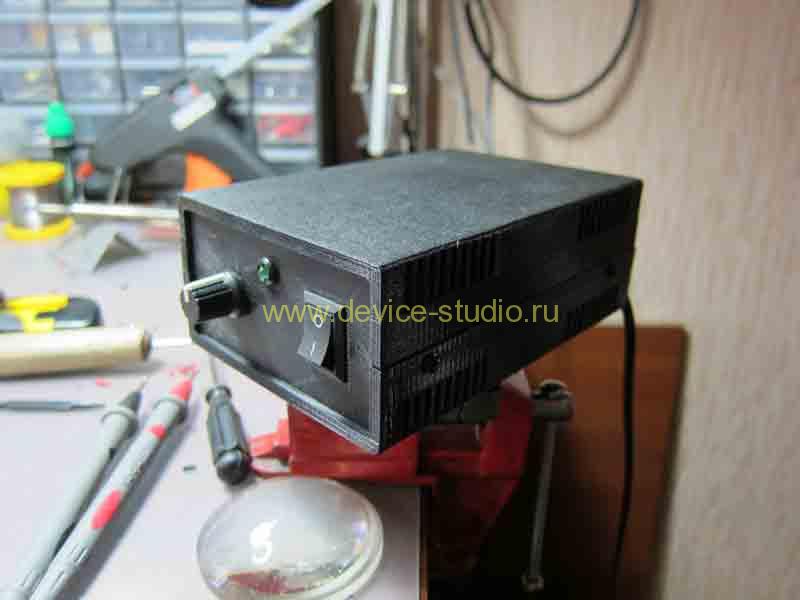

fase

final

front_p

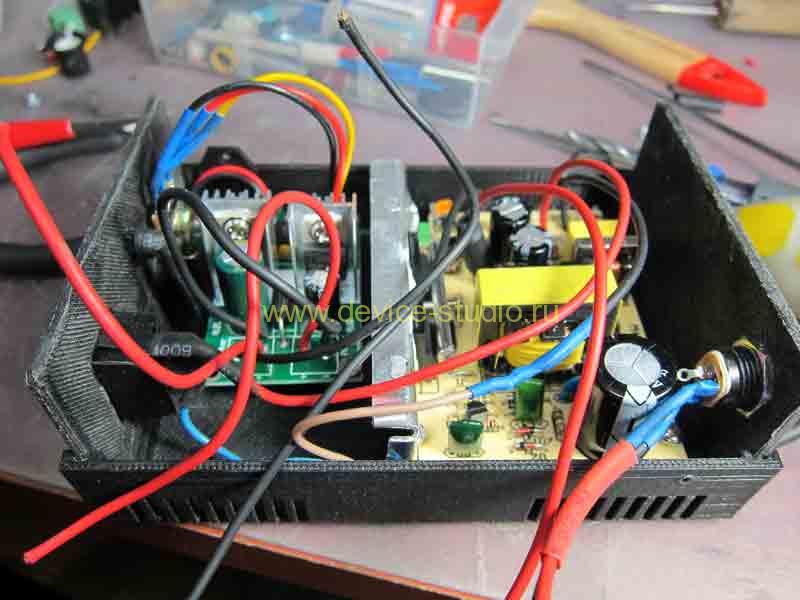

Взрыв на макаронной фабрике

haos

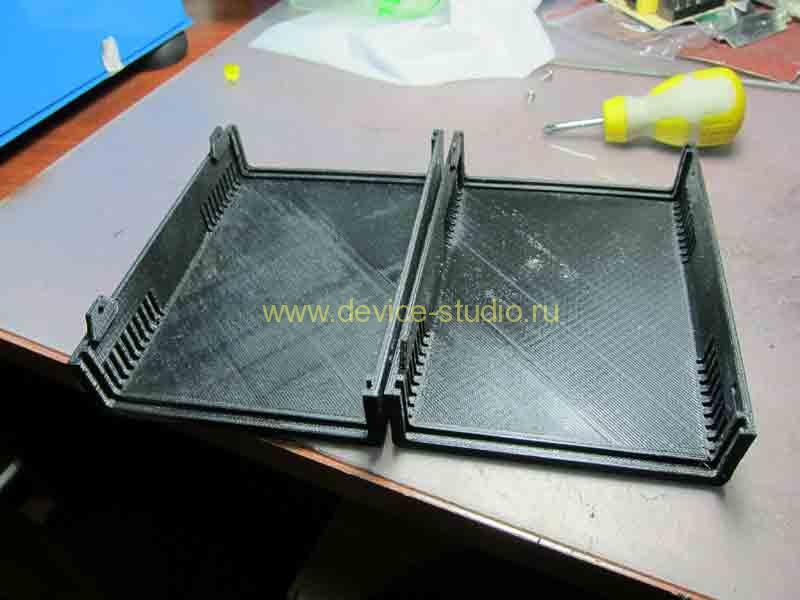

Две половинки одной мечты

korp

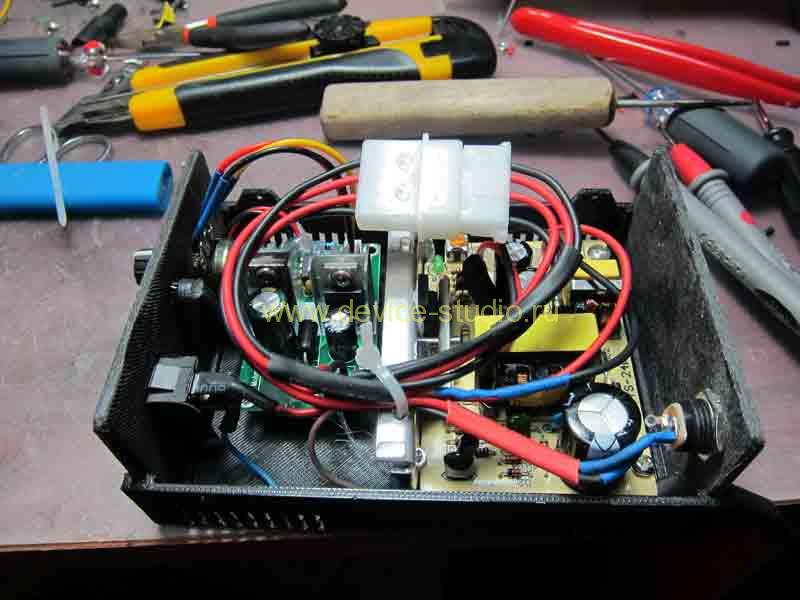

Все влезло в аккурат

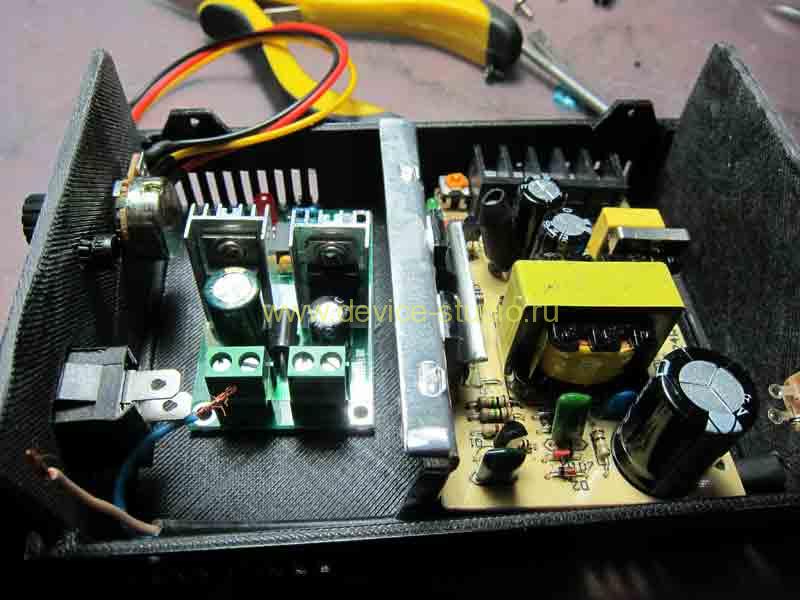

montag

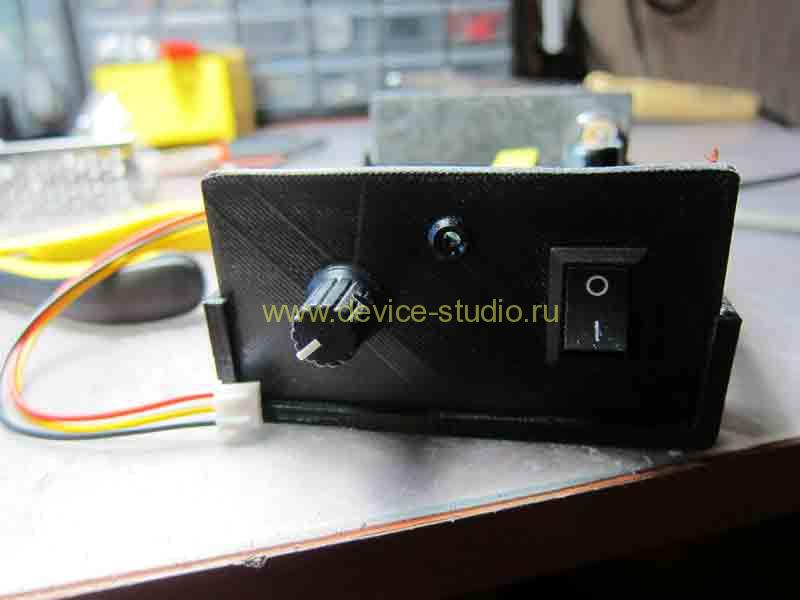

panelПорядок наведен. Правда разъем сделал большеватый, но из того что было да и схематично он удобен.

sborca
