Тестер полупроводниковых приборов

Как то упустил из виду свой любимый приборчик, купленный по случаю распродаж на e-bay.com. Цена не очень великая, около 6 баксов. Пользы от него неимоверно много, хотя иногда очень сильно парится с определением некоторых элементов. К примеру по транзисторам у него запарка. Иногда показывает переходы в виде диодов и пишет что это дио а иногда туже деталь показывает нормально. Но это можно скинуть на кривую китайскую прошивку и плохой контакт на разъеме.

Описалово такого прибора на просторах инета много, так что не буду вдаваться в подробности. Цель данной статьи в корпусе, который был собран для данного устройства, потому что таскать его с висящей на конце кроной, было мне не комильфо. С появлением 3d принтера в моем доме жизнь значительно облегчилась как для меня так и для супруги. Так вот корпус я сделал полностью закрытого типа с отсеком для батареи. В тот момент я еще не очень владел программой «3D Компас» поэтому сделал много ошибок и забыл сделать дополнительные няшки в виде крепления нижней крышки и открывашку для батарейного отсека. Но это не как не омрачило всей прелести использования данного девайса.
Вот что получилось:
Тестер полу проводниковых приборов

Сверху на лицевой панели я сделал распечатку на простой бумаге и закатал это все в ламинат. Получилось что я закрыл дисплей, тем самым вид стал законченным. В принципе описывать глубину процесса нет смысла всё видно на картинке. Будут вопросы отвечу. Файлы для распечатки ниже.

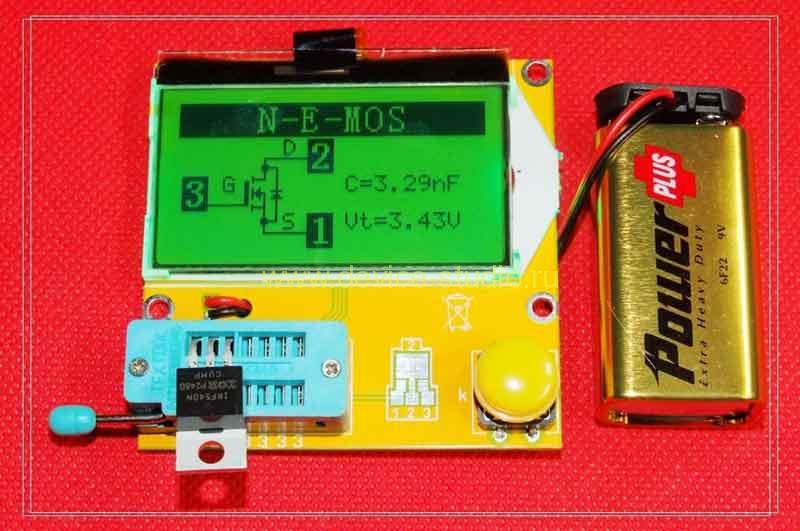

Прибор был вот такой:

s-l1600

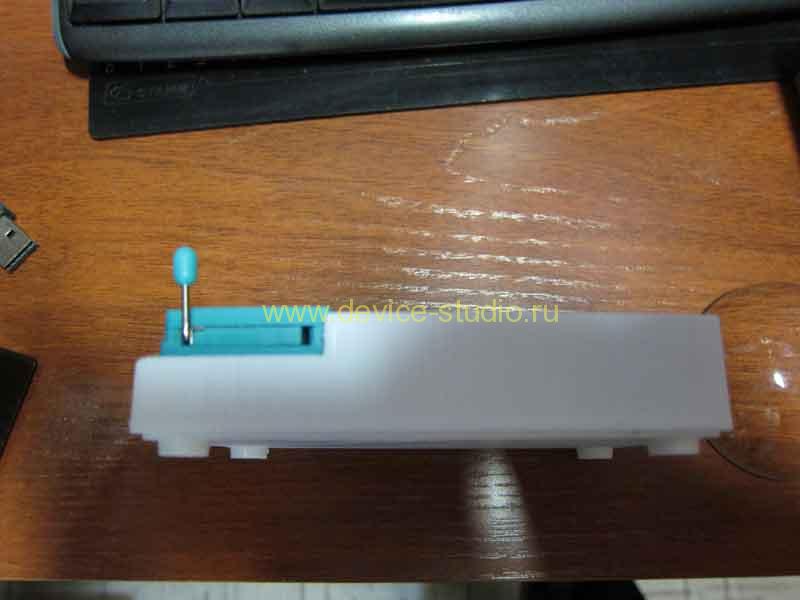

Ну и на последок ещё пару фоток:

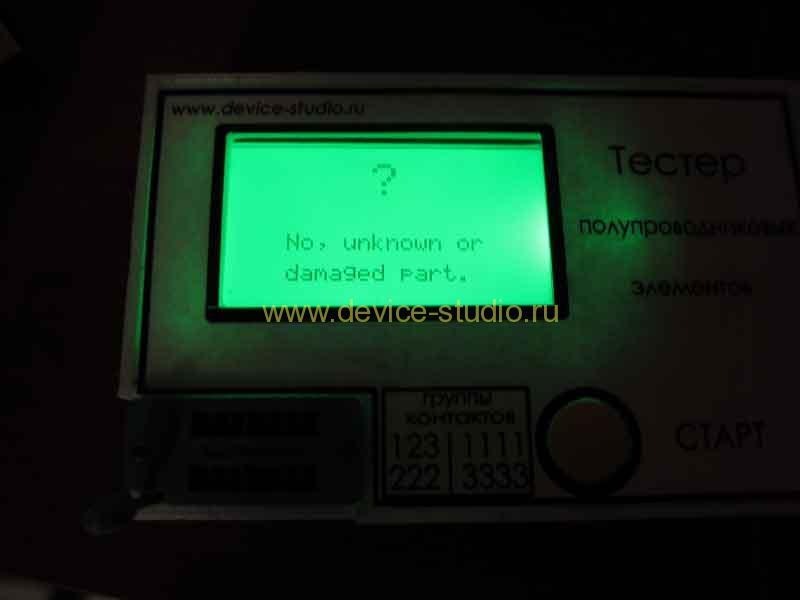

Подсветка

img_1899

  Корпус для тестера полупроводников (90,3 KB, 0 Просмотров)
У вас нет разрешения на загрузку этого файла.


  Корпус для тестера полупроводников днище (225,0 KB, 1 Просмотров)
У вас нет разрешения на загрузку этого файла.
